產品描述

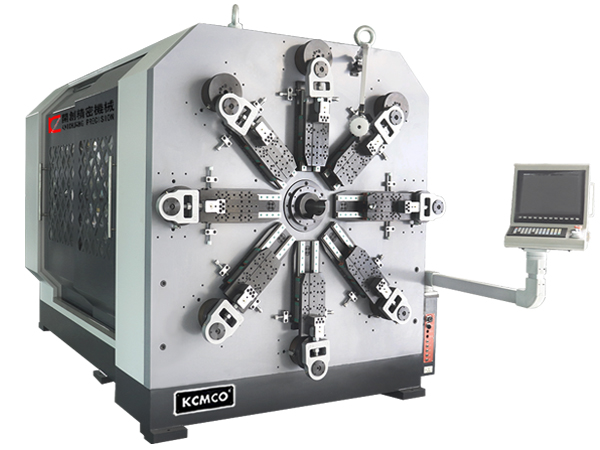

KCT-1280WZ十二軸無凸輪數控萬能彈簧轉線成形機，簡稱8.0mm無凸輪彈簧機，加工線徑φ3.0-8.0mm，適合于生產各種精密壓簧、拉簧、扭簧、渦卷簧、塔形簧、扁線彈簧、異形簧及線成型等產品，廣泛應用于家具、模具、機械、農用機、電動車、汽車、鐵路和航空等領域。
開創KCT-1280WZ十二軸數控萬能彈簧成型機引用臺灣電腦Windows7控制系統和日本進口安川伺服電機，采用獨特的無凸輪和無搖臂設計，刀架由八組伺服馬達獨立控制，其中刀架八軸、送線一軸、轉芯一軸、轉線一軸和卷曲一軸，其統成由曲柄連桿成形系統、送線和轉線系統、繞線校直系統及轉芯系統等組成。此外，該機型可配帶液壓剪刀裝置，切割噪音小，對芯棒及機器的損害為零；同時也極大的提升了彈簧加工范圍，不僅具有成形快、精度準和性能穩等特點，而且調機更方便，易操作。
產品參數
| 機 型 | Model | KCT-1280WZ |
| 軸 數 | Number Of Axis | 12 軸 |
| 加工線徑 | Wire Size Range | φ3.0-8.0mm |
| 最大外徑 | Max Outer Diameter | φ130mm |
| 最大送線長度 | Max Feeding Length | 無限(Unlimited) |
| 最大送線速度 | Wire Feeding Speed | 100m/min |
| 旋繞比 | Spring Index | 4 |
| 送線輪組數 | Feeding Roller Pairs | 4 組(Pairs) |
| 送線伺服電機 | Wire Feeding Servo Motor | 15.0kw |
| 轉芯伺服電機 | Quill Part Servo Motor | 1.8kw |
| 轉線伺服電機 | Part Of Wire Rotation Servo Motor | 7.5kw |
| 成形伺服電機 | Forming And Cut Off Servo Motor | 4.4kw*8 |
| 卷曲伺服電機 | Part Of Spinner Servo Motor | 1.3kw |
| 電 源 | Power AC | 3-380V 50Hz |
| 機器尺寸 | Dimension(L*W*H) | 3600x2050x2300mm |
| 機器重量 | Weight | 12000kg |
KCT-1280WZ十二軸無凸輪數控萬能彈簧轉線成形機，其刀架分別由八個安川（Yaskawa Servo Motor）伺服電機通過VRB減速機獨立驅動，互不影響，使彈簧成形變的更加得心應手。在操作過程中，系統會通過CNC程式碼，對送線和轉線系統作同步控制，使轉線的同時送線精度達到≤0.01mm。該機型的送線系統（4組送線滾輪）裝在專線機構中，每一組由2個送線輪組成，線徑不同時則需更換不同線徑的送線輪，通過操作系統控制其送線系統 ，每一運動單位約0.01mm，命令最大為99999.99個運動單位?？傊瑥膹椈蓹C(jī)發展的長遠角度來看，無凸輪彈簧機將是未來彈簧機發展一種必然趨勢。
公司簡介：東莞市開創精密彈簧機械有限公司（簡稱“開創彈簧機”）目前是國內專業集研發、生產和銷售CNC彈簧機為一體的最大彈簧機廠家之一，該機型覆蓋了φ0.15-8.0mm之間多種型號的電腦彈簧機設備，涵蓋了電腦壓簧機、萬能彈簧機和無凸輪彈簧機等數控彈簧機產品，還供應多種規格的全自動送線架和彈簧機刀具/配件等產品服務。官方網址：http://www.ucansport.com.cn/。
